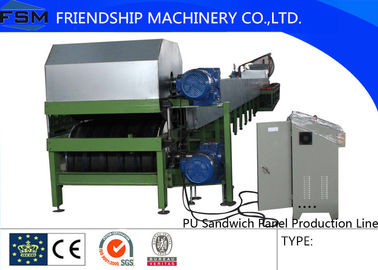

Yeni Tip PU Sandviç Panel Üretim Hattı

Otomatik Kesme Sistemi ile

Üretim hattına kısa tanıtım

Bu PU Sandviç panel üretim hattı otomatik bir üretim hattıdır. PU sandviç panel üretim prosedüründe, ürün hattı temel malzemesi PU olan sandviç panel üretebilir. Sıvı hal hammaddeleri, üç kalıplanmış panelin ortasına sürekli olarak enjekte edildi ve reaksiyona giren, köpüren, katılaşan çift kauçukta, PU sandviç paneli kullanıcıların istediği uzunluğa göre otomatik olarak kesilebildi.
Bu PU panel hattı, yükleme arabası, zincir tahrikli iletim, rulo biçimlendirme, PU şekillendirme makinesi, PU pano konveyörü, kesintisiz kesme cihazı, elektrikli kontrol sistemi ile birlikte 10 ton otomatik de-bobinlayıcıdan oluşmaktadır.

Üretimde kullanılan temel teknoloji parametreleri

• Üretim Materyali (mm) :( 0.25-1.0) × L, akma dayanımı ≤G300 Renkli çelik
• Üretim hızı: 4-8 M / dak
• Üretim türü: PLC kontrollü tamamen sürekli üretim
• PU köpük kalınlığı: 25-100mm
• Kompozit yapı: çift kauçuk izleyici ile sabitlenmiş pozisyon
• Köpüren sistem: tamamen otomatik sürekli köpürme, köpürme miktarı kademesiz ayarlanabilir
• Üretim gücü ≥ 22KW
• Toplam güç ≥ 35 KW
• Kesme: pnömatik pistonlu sürüş, kayar tabla ile kesintisiz kesme
• Elektronik kontrol sistemi: tam frekanslı PLC kontrol sistemi

PU Sandwich köpük hattının tarifi

• İki konveyör rafı seti: konveyör yaklaşık 24m olup aşağı konveyör yaklaşık 30m'dir. Rulo şekillendirme makinesinden ön ısıtma odasına ve köpürmeye, kesime kadar çelik levhaya öncülük eder.
• Bir ön ısıtma odası: Isı yalıtım malzemesi ile inşa edilmiş ve ısıtıcıyla çelik sacın 25-38 ° C'ye ısıtılabiliyordu.
• Bir set PU iki bileşenli sıvı karıştırma ve enjeksiyon bölümü köpürme için: Çin yüksek basınçlı pompayı benimser. Sıcaklık kontrol sistemi ve malzeme seviyesi izleme sistemi var. Malzeme deposu yaklaşık 150L'dir. İki tank.
• Köpük ve çift kauçuk cihaz, paneli yapmak için motor sürücü sistemi içerir.
• Kayış tahtasının genişliği 1250 mm'dir, üst ve alt çerçeve kayış tahtası arasındaki mesafeyi ayarlama aralığı: min. 25 mm, maks. 200 mm. Ve sandviç panel kalınlığını ayarlama aralığı: 30mm, 50mm, 100mm. (Hücre için 30-50, duvar için 50-100)
• Referans için resim

Panel otomatik kesme sistemi

• Kesme makinesi slayt yol boyunca uzunlamasına ve enine makine hamle Kesme, enine 1900mm taşıyabilirsiniz kesme makinesi testere sinek, ürün hattı boyunca uzunlamasına 2500mm taşıyabilirsiniz.
• Kesme makinesi, tek taraflı bıçak bandı testere şeklini benimser, kesme ve kesim sonrası döner. Kesme testeresi dönebilir, bu nedenle iki yönde kesme gerçekleştirilebilir.
• Kesme makinesinde panel sıkı presleme sistemi (pnömatik) vardır;
• Kesme makinesi uzunlamasına ve enine hareket sınır konumu sınırlayıcı bulunmaktadır.
• Kesim sistemi resmi

Çalışma akışı

Bobin yüklemesi → ayarlanabilir besleme kılavuzu → çelik panel şekillendirme → çelik levha besleme kılavuzu → PU köpükleştirme → PU panel konveyör → kesintisiz kesme

Şirket tanıtımı

Metal çatı ve duvar panelleri makineleri, C & Z purlin makineleri, alçıpan Stud-parça şekillendirme makinesi, Metal çatı ve duvar panelleri makineleri, Metal güverte makineleri, kirişsiz ve kolon eğrileri şekillendirme makineleri, koruma rayları şekillendirme makinesi, bastırma boruları şekillendirme makineleri vb.

Biz kullanıcının ihtiyaçlarına göre şekillendirme makine özelleştirebilirsiniz.Ve tasarım ve yükleme yoluyla profesyonel hizmet, yüksek kalite sağlayabilir.

Sizleri distibuters veya son kullanıcılar olursanız olun fabrikamızı ziyaret etmeyi ve karşılıklı yarar sağlamak için sizinle işbirliği yapmayı dört gözle bekliyoruz.
