Place of Origin: | CHINA |
Marka adı: | JJR |
Sertifika: | ISO9000 |
Model Number: | YKD9320E |
Minimum Order Quantity: | 1set |
---|---|
Packaging Details: | in wooden cases |
Delivery Time: | 1month |
Payment Terms: | T-T , L/C |
Supply Ability: | 50sets/month |
Max. diameter of work: | φ200mm | Max. module of work: | 5mm |
---|---|---|---|
Hole of work spindle: | φ90H6 | Hole of cutter spindle: | 7:24(Taper) ISO40 |
Hole of cutter spindle adaptor: | φ14H6 | Chamfering angle: corners faces: | 80~130° 0 ~ 15° |
Adjusting angle of cutter spindle: horizontal vertical: | 0~45° 15~45° | Max. traverse of cutter spindle: | 200mm |
Vurgulamak: | Dişli pah kırma makinası,Dişli pah kırma ve yuvarlama makinesi |

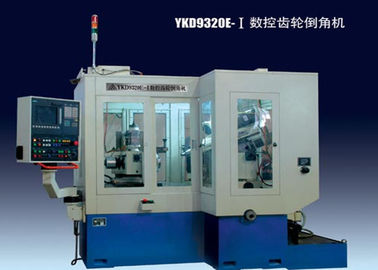

12KVA Dişli Pahlama Makinesi, Siemens 802d 4 Eksenli CNC Sistemi, Karbür Alaşımlı Kesiciler
Açıklama:

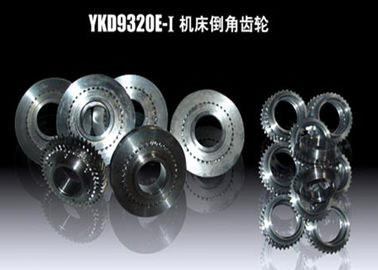

Bu, öncelikle otomobiller için kullanılan dişli kutularındaki vites değiştirme dişlileri pah kırmak için tasarlanmış bir CNC makinesidir. Bu makineye keskin köşeler ve yuvarlak köşeler bulunan disk tipi dişliler ve halka dişliler konabilir. Karbür alaşımlı kesiciler makinede mekanik olarak sıkıştırılır. Makine modüler olarak tasarlanmış ve yatay olarak düzenlenmiştir ve tam muhafaza ile donatılmıştır. Makinenin çalışma prensibi diş pürüzlüğüne aralıklı diş açma yöntemidir. SIEMENS 802D 4 eksenli CNC sistemi ile donatılmış makine, iki yüz freze bıçağı ile işlenmiş dişli merkezi etrafında simetrik olarak her iki tarafın dişlerini eş zamanlı olarak pahlandırır. Makinenin besleme hareketi kesiciler tarafından gerçekleştirilir. Bir diş bittikten sonra, kesici miller rahatlar ve bir sonraki dişin pah kırma iş parçası endeksler. Yüksek verimlilik, optimize edilmiş işleme kalitesi ve kolay çalıştırma ile karakterize edilen makine, yeni ürünlerin küçük seri deneme üretimi ve seri üretim ihtiyaçlarını karşılayabilir.
Özellikler:
Max. Iş çapı | Mm | Φ200 |
Max. Iş modülü | Mm | 5 |
İş mili deliği | Φ90H6 | |
Kesici milin deliği | 7:24 (Konik) ISO40 | |
Kesici mil adaptörünün deliği | Φ14H6 | |
Pah kırma açısı: köşeler | 80 ~ 130 ° | |
Kesici mili ayarlama açısı: yatay | 0 ~ 45 ° | |
Max. Kesici milin çaprazlanması | Mm | 200 |
Çalışma başlığının dikey ayarı | Mm | 150 |
Çalışma başlığının yatay geçişi | Mm | 200 |
Bıçak ağzının hızı | Rpm | 5000'e kadar |
Verimlilik | Dişler / m | > 60 |
Makinenin toplam gücü | KVA | 12 |
Toplam boyutlar (L × G × Y) | Mm | 2100 × 1650 × 2140 |
Net ağırlık | kilogram | 4500 |
Şirket Profili:
Heng Yong şirketi birçok deneyimli uzman topladı. Bu ekip, onlarca yıllık deneyimi olan ve genç, enerjik mühendislerle dolu bir liderdir. Güçlü araştırma ve geliştirme kabiliyeti ile firmamız, komple dişli mekanizmaları geliştirmek için olağanüstü bir çaba harcıyor. Şimdi müşterilerimize aşağıdaki gibi ana ürünler sunmak mümkün: Dişli Shapers, Düz Yataklar Dişli Jeneratörler, Spiral Konik Dişli Jeneratörler, Spiral Konik Dişli Taşlayıcılar, Hypoid Dişli Test, Dişli Lappers, Dişli Söndürme Press, Dişli pah kırma makineleri, Dişli Hobbs, Dikiş ve Yatay İşleme Merkezleri, Özel Hassas Hız Redüktörleri, Dikişsiz Boru Gerdirmeyi Azaltma Milli, Dişli Çifti Ailesi, Düşük Sürüş Cihazları ve 16 çeşit Çevresel Koruyucu Donanım, 30'dan fazla aile ve 150'den fazla çeşit ve spesifikasyon için Rulo Stander . Şirket, acilen devlet tarafından ihtiyaç duyulan, mümkün olan en kısa sürede sanayileşmeyi öngören, ağır hizmet tipi, büyük CNC dişli mekanizmalarının geliştirilmesine odaklanarak piyasaya gelişmiş çok çeşitli dişli mekanizmaları sağlamaktadır. Şirket, gelişmekte olan ve tasarım için lider 3D tasarım yazılımını kullanıyor. Şirket, yıllarca TIANJIN Üniversitesi ve diğer kolejlerle işbirliği yaparak araştırma geliştirme ile üretmeyi birleştirmektedir.
