Place of Origin: | China |
Marka adı: | TMB |
Sertifika: | CE/ISO |
Model Number: | WC67Y-250x7000 |
Minimum Order Quantity: | 1 |
---|---|
Delivery Time: | 60 Days |
Payment Terms: | T/T |
Supply Ability: | 10 sets/month |
Hydraulic Force: | 500 Tons | Working Lebgth: | 14000 |
---|---|---|---|
Woeking type: | 2 working together | Working Principle: | CNC |
Vurgulamak: | Hidrolik levha bükme makinesi,sac bükme makinesi |

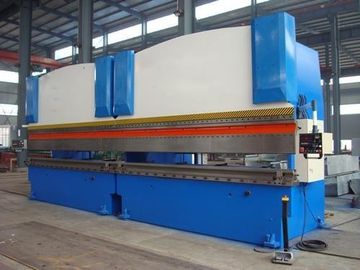

Hidrolik Boru Bükme Makinesi, 2 Setli Senkronizasyon, Birlikte Çalışma CNC

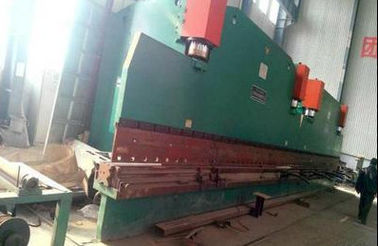

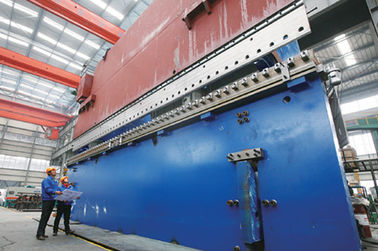

Hafif kutup üretmek istediğimizde, çelik plakayı bükme makinesiyle bükmeliyiz. Biz çok uzun ışık kutup için genellikle 2 set bükme makinesi kullanın. Hidrolik ve elektrik senkronizasyonu kontrolü ile iki makine birlikte çalışabilir.
Bu model ekipman çoğunlukla bükme metal malzemeler, uygun kalıp seçimi, çeşitli şekillerde bükülebilir için kullanılır.Bu ekipman hidrolik kontrol, kalıp silindir tarafından aşağı / yukarı.
Mekanik blok ve arka gösterge, hızlı aşağı, yavaşlama, basınç tutma, hızlı dönüş vb. Gibi, makinenin ana işlevi görebilen, kolay kullanımlı, sezgisel bir karşı strokla donatılmıştır: uygun ve güvenilir bir çalışma olmalıdır.
Makinenin hidrolik senkronizasyonu çok iyidir, bu nedenle çalışma hassasiyeti ve konumlandırma hassasiyetinin tekrarlanabilirliği yüksektir Üst kalıp ince ayar mekanizmasına sahiptir ve kalıpların her bir parçasının yükseklik konumunu ayarlayarak bükme işi, Bükme açısının doğruluğunu iyileştirmek için üst ve alt kalıplar arasında eşit bir boşluk.
Teknik parametreler
Model | Basınç KN | Plaka Uzunluğu Mm | Sütun Mesafe Mm | Boğaz Derinlik Dak | Kaymak İnme Mm | Motor gücü Kw |
Wc67y40 / 2200 | 400 | 2200 | 1700 | 200 | 100 | 4 |
WC67Y40 / 2500 | 400 | 2500 | 1900 | 200 | 100 | 4 |
WC67Y50 / 2500 | 500 | 2500 | 1900 | 250 | 100 | 4 |
WC67Y50 / 3200 | 500 | 3200 | 2500 | 250 | 100 | 4 |
WC67Y63 / 2500 | 630 | 2500 | 1900 | 250 | 120 | 5.5 |
WC67Y63 / 3200 | 630 | 3200 | 2500 | 250 | 120 | 5.5 |
WC67Y80 / 3200 | 800 | 3200 | 2500 | 250 | 120 | 5.5 |
WC67Y80 / 4000 | 800 | 4000 | 3000 | 250 | 120 | 5.5 |
WC67Y100 / 2500 | 1000 | 2500 | 1900 | 320 | 120 | 7.5 |
WC67Y100 / 3200 | 1000 | 3200 | 2500 | 320 | 120 | 7.5 |
WC67Y100 / 4000 | 1000 | 4000 | 3000 | 320 | 120 | 7.5 |
WC67Y100 / 5000 | 1000 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y125 / 2500 | 1250 | 2500 | 1900 | 320 | 120 | 7.5 |
WC67Y125 / 3200 | 1250 | 3200 | 2500 | 320 | 120 | 7.5 |
WC67Y125 / 4000 | 1250 | 4000 | 3000 | 320 | 120 | 7.5 |
WC67Y125 / 5000 | 1250 | 5000 | 4000 | 320 | 120 | 7.5 |
WC67Y160 / 3200 | 1600 | 3200 | 2500 | 320 | 200 | 11 |
WC67Y160 / 4000 | 1600 | 4000 | 3000 | 320 | 200 | 11 |
WC67Y160 / 5000 | 1600 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y160 / 6000 | 1600 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y200 / 3200 | 2000 | 3200 | 2600 | 320 | 200 | 15 |
WC67Y200 / 4000 | 2000 | 4000 | 3100 | 320 | 200 | 15 |
WC67Y200 / 5000 | 2000 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y200 / 6000 | 2000 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y250 / 3200 | 2500 | 3200 | 2600 | 400 | 250 | 18.5 |
WC67Y250 / 4000 | 2500 | 4000 | 3200 | 400 | 250 | 18.5 |
WC67Y250 / 5000 | 2500 | 5000 | 4000 | 400 | 250 | 18.5 |
WC67Y300 / 4000 | 3000 | 4000 | 3300 | 400 | 250 | 22 |
WC67Y300 / 5000 | 3000 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300 / 6000 | 3000 | 6000 | 5800 | 400 | 250 | 22 |
WC67Y400 / 5000 | 4000 | 5000 | 4000 | 400 | 250 | 30 |
WC67Y400 / 6000 | 4000 | 6000 | 4800 | 400 | 250 | 30 |
WC67Y500 / 6000 | 5000 | 6000 | 4800 | 400 | 300 | 37 |
WC67Y600 / 7000 | 6000 | 6000 | 5600 | 400 | 300 | 45 |
WC67Y700 / 7000 | 7000 | 7000 | 5600 | 400 | 300 | 45 |
Ana Yapı
Bu ekipman aşağıdaki bileşenlerden oluşur: hidrolik sistem, yatak, sürgüler, arka mekanik blok besleyici, eski destek silindiri, elektrik vb. Yatak sol kolondan, sağ kolondan, yağ pompasından ve çalışma masasından oluşur. Silindir, Silindirde bir mekanik blok düzeltildi, Blok hareketli mesafe, sayaç sayacı tarafından gösterildi. Eski rulo, çelik plakayı destekleyebilir, arkadan sabit besleme tertibatını durdurabilir, tezgah tarafından açma mesafesi gösterilir. Büküm açısının doğruluğunu iyileştirmek için üst kalıp üst ve alt kalıplar arasında eşit bir boşluk sağlamak için yukarı ve aşağı ayarlanabilir. Ana kontrol fonksiyonu: sürekli strok, tek darbe, inç mesafesi, ayak anahtarı, otomatik kilitleme fonksiyonları.
Hidrolik sistem
Hidrolik sistem dişli pompa, vana, boru bileşenleri ve benzeri oluşur. Hidrolik vana uygun kompresör vana serisi, boru hattı sabit, bakımı ve hata ayıklama uygundur. Hidrolik boru hattı asitle yıkanmalı, daha sonra kurulum yapmalıdır.
Elektrik sistemi
Cihazın elektrik sistemi, elektrik kutusu, çalışma masası, tutma butonu içermektedir.
Ana spesifikasyon
Sistem çalışma voltajı 400V 50Hz;
Çevre sıcaklığı -5 ℃ ~ 45 ℃;
Farklı koruma
Kısa devre koruması yapmak için devre kesicili her motor;
Yük koruma yapmak için termik röleli her motor;
Limit korumayı yapmak için hidrolik pompanın devrilmesi ve sıfırlanması, yukarı ve aşağı limit anahtarlarıyla;
Şönt boşaltma ile ana elektrik gç şalteri, çalışma masasında ve ana elektrik gücünü uzaktan kesmek için "acil stop" düğmesi ile hepsini tutun.
Cihazın yönetici standardı
A. GB / T14349-1993;
B. GB17210-7;
C.JB / T14349-1992;
D. GB8768-83;
E. GB5226.1-2002 Cihazın elektriksel kontrolünün doğal geçerli standardı.
Ana bileşen üreticileri
Bileşen adı | Şartname | ||||
Rulman | Tip | Çift sıralı kendinden hizalı yatak | |||
Üretici firma | Luoyang taşıyan grup / Wafang Taşıyan grup | ||||
Sertlik | HB220-260 HRC45-50 | ||||
Üretici firma | Nanjing demir-çelik grubu Huaxiang Çelik Dövme Co, Ltd | ||||
Taban tahtası Yan parantezler | Malzeme | S235A | |||
Sanat üretmek | Kaynaklı yapı, stres işleme, Cnc delme ve freze makinesi | ||||
Üretici firma | Wuxiyijie Haddeleme Makinesi Üretim Co, Ltd | ||||
Vites kutusu | Tip | Sertleştirilmiş silindirik redüktör | |||
üretici firma | Jiangsu Guomao, Jiangsu Taixing | ||||
Ana Motor | Tip | Y serisi | |||
Üretici firma | Wuxi Hongtai Kaldırma Makinası | ||||
Elektrik sistemi | Ana elektrik bileşenleri | Siemens | |||
Deplasman sensörü | Wuxi Rep Technology Co, Ltd | ||||
Hidrolik Sistem | Hidrolik pompa | Tip | Dişli pompası | ||
Üretici firma | Hefei Changyuan | ||||
kapakçık | Tayvan UOSHEN | ||||
Ana yağ pompa | Silindir / piston kolu | 45 # çelik, ısıl işlem HRC 48-50 | |||
Üretici firma | Jiangsu Jiujiu / Jiangsu Sangpu | ||||
Ana yağ pompası keçeleri | Yx serisi | ||||
Üretici firma | Tayvan Ding Zing |
Arz aralığı ve paketleme
A. Gövde kısmı: ana yatak yapısı, ana motor cihazı vb. 6, Besleme aralığı ve ambalaj
B. Hidrolik sistem.
C. Elektrik kontrol sistemi (elektrikli dolap, düğmeyi basılı tutun vb.).
D. Toplam cihazla ilgili bileşenleri: eski destek rulosu vs.
E. Teknik dosyalar makine tarafından sağlanır:
A. Çizim, elektronik çizim, referans, sertifika, konteynır yükleme listesi yükleyin.
B. Malzemenin incelenmesi, ısıl işlem raporu, malzeme makine testi vb.
Bazıları alıcıyı onarıldı
Cihaz montajı, boru döşenmesi, kablolama ve diğer işler
Parçalar, ikincisi derz dolgu) alıcı yerinde bitirilmelidir.
B. Cihazın etrafında tahta kapılar ve güvenlik çitleri yerleştirin.
C. Topraklama bileşenleri ve diğer gerekli parçaları.
D. Yağlama yağı, yağlama yağı ve benzeri diğerleri daha önce olduğu gibi.
E. Cihaz elektrik kutusunun ana güç arabirimine 380V / 50HZ güç girişi sağlayın.
F. Çalışanın satıcının yerinde bir miktar eğitim almasını sağlayın.
Muayene ve Garanti
Yapay cehaletten kaçınma haricinde, makinenin garanti süresi, Malların Belgesi teslim tarihinden itibaren 12 aydır (sarf malzemesi parçaları ve çalışma aletleri hariç). Satıcı, makina ve / veya kötü işçiliğin garanti süresi içinde (onarım, yeni parçalar gönderilmesi vb.) Hatalı tasarımından kaynaklanan işçilik ve materyal maliyetleri ile ilgili tüm masraf ve giderleri yatırmaktan sorumludur.
Alıcı, malın herhangi bir arızasını ve / veya arızasını keşfetmesi durumunda satıcıya satıcıya bu tür bir hata ve / veya arızayı faks veya e-posta ile bildirecektir. Satıcı, kusurlu malları, Alıcının bildirimini aldıktan sonra 01 hafta içinde yeni kalitede yeni ürünlerle onarır veya değiştirir. Garanti Süresinde, arıza, Satıcı'nın burada sağladığı ürünün tasarlanması ve / veya üretilmesi sonucunda ortaya çıkarsa, Satıcının teknisyenleri karşılık gelen resimleri inceler ve onayladıktan sonra Satıcı, arıza için bir çözüm önermekle yükümlüdür ve yazılı olarak Alıcı tarafından verilmesi gereken göstergeler. Satıcı, hizmet mühendislerini, Alıcının talebi doğrultusunda yerinde servis hizmeti sunmak üzere gönderecektir. Satıcı, ilgili yurtiçi nakliye masraflarını karşılayacak, servis süresi boyunca servis mühendisinin ücretlerini ödeyecek ve gidiş-dönüş bileti temin edecektir. Bununla birlikte, Alıcı, Satıcı hizmet mühendislerine, vize başvurusunda bulunmalarını ve hizmet süresince yerel yönetim kurulu, konaklama ve ulaşım ücretlerini üstlenmelerinden ve bunlara göre yorumlama hizmeti vermesinden sorumludurlar.
Satıcı'nın burada sağladığı ürünün tasarımı ve / veya üretimi dışında herhangi bir arıza meydana gelmesi halinde, Alıcının satılan ürünler için Alıcının yurtdışı yerinde servis talebi üzerine Alıcı (bunlarla sınırlı olmamak üzere) harcamaları Ve yükümlülükleri: Satıcının servis mühendisinin vize hizmet ülkesine veya bölgede uygulanmasına yardımcı olmak ve hizmet süresince satıcının servis mühendislerinin ücretlerini taşıyan (normalde 70USD / gün) ilgili vize ücretlerini karşılamakla yükümlüdür; Servis teknisyeninin yerel yönetim kurulu, konaklama ve ulaşım ücretlerini kapsayan bir seyahat bileti ve servis mühendisleri için yorumlama servisi.
İlgili kişi: Mr. Ma
Tel: 1365378334
Faks: 86-21-3106937
